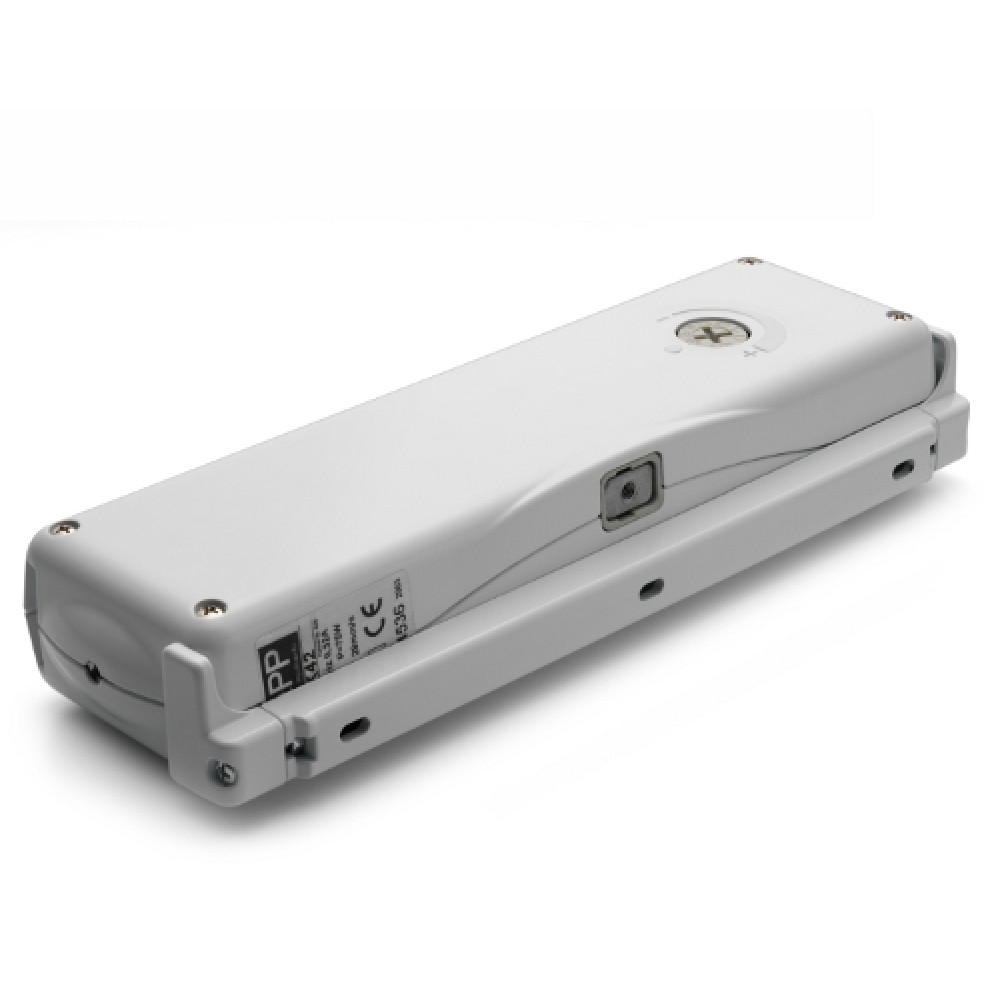

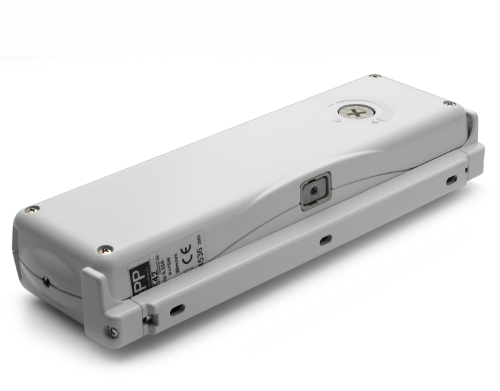

Kettenantrieb – Topp ACK4 230 V 50 Hz – 1 Druckpunkt – Schwarz, Grau oder Weiß
Fenstermotor mit Doppelgliederkette aus Edelstahl
Elektrischer Stellantrieb
Topp ACK4 230V mit zweigliedriger
Gelenkkette aus Edelstahl, enthalten in einem speziellen Gehäuse aus Aluminiumdruckguss und mit Epoxidpulver lackiert.
Topp ACK4 230V Stellantrieb für Kipp- oder Ausstellfenster
Der Topp ACK4 230V Fenstermotor ist komplett mit Halterung und
Zubehör für Klapp- oder Kippöffnung.
- Betrieb 230V 50Hz.
- Maximal anwendbare Belastung 300 N.
- Maximaler Hub von 400 mm mit Hubeinstellung in 7 Positionen (100, 150, 200, 250, 300, 350, 400 mm) durch einen speziellen Einstellknopf.
- Elektronik mit akustischem Warnsignal bei falscher Montage durch den Benutzer.
- Schutzart für elektrische Geräte IP55.
- CE-gekennzeichnetes Gerät.
Topp ACK4 230V Aktuator Technische Eigenschaften:
- Versorgungsspannung: 230V 50Hz;
- Maximal anwendbare Schublast: 300 N;
- Maximal anwendbare Zuglast: 300 N;
- Hübe: 100, 150, 200, 250, 300, 350, 400 mm;
- Stromaufnahme: 0,32 A;
- Übersetzungsgeschwindigkeit im Leerlauf: 27 mm / s;
- Dauer des Leerhubs: 15s;
- Doppelte elektrische Isolierung: ja;
- Servicetyp: S2 von 2min;
- Betriebstemperatur: - 5 / + 50 ° C;
- Schutzart für elektrische Geräte: IP55;
- Anpassung der Verbindung zum Rahmen: 10 mm;
- Parallelschaltung von 2 oder mehr Aktoren: ja;
- Kettenlagekontrolle: ja;
- Endschalter: Encoder;
- Elektronik mit akustischem Warnsignal bei falscher Montage durch den Benutzer: ja;
- Abmessungen: 288,5 x 83 x 47,8 mm;
- Gewicht: 1,9 kg.
Anwendungen: Antrieb für Oberlichter, Scharniere, Kuppeln, Dachgauben, Dachfenster.

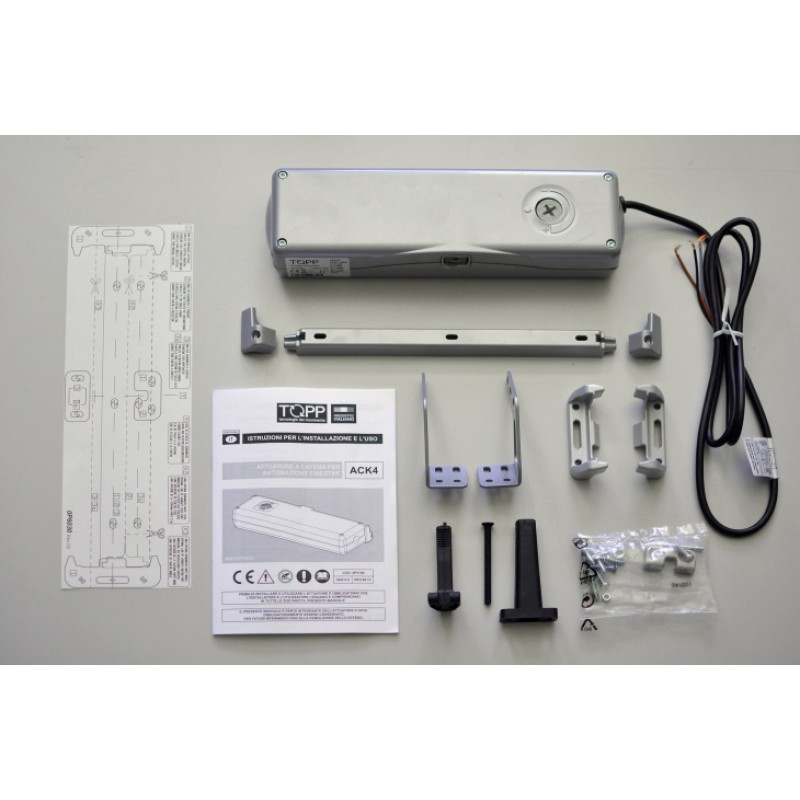

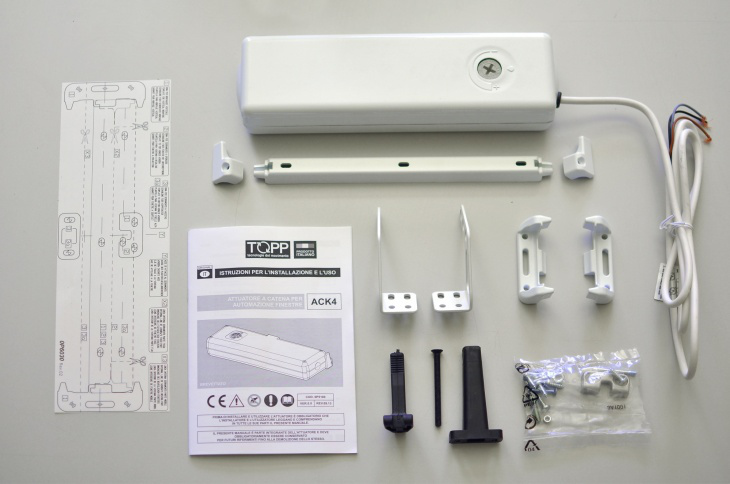

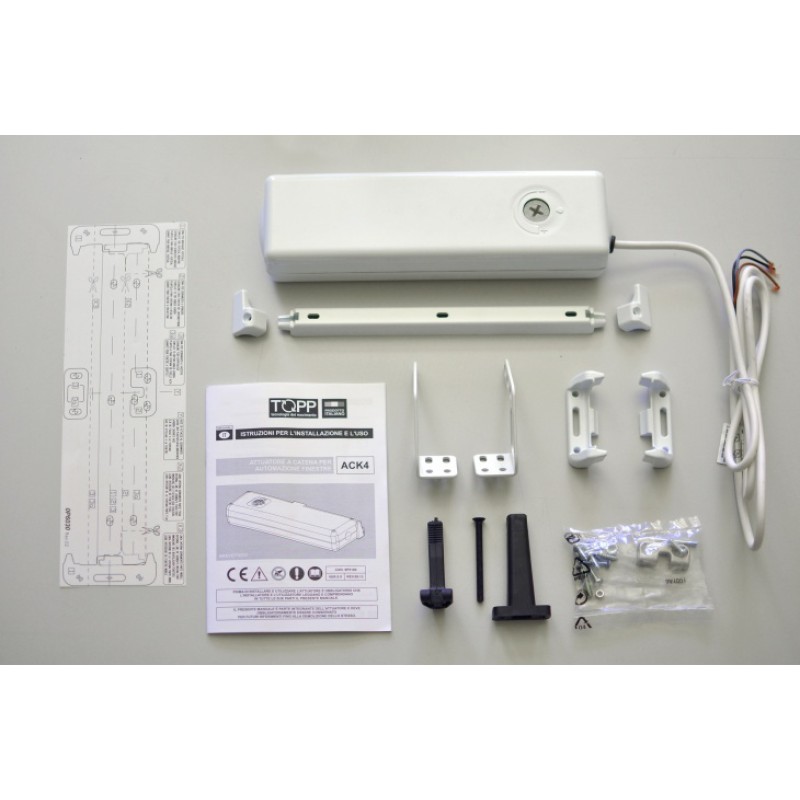

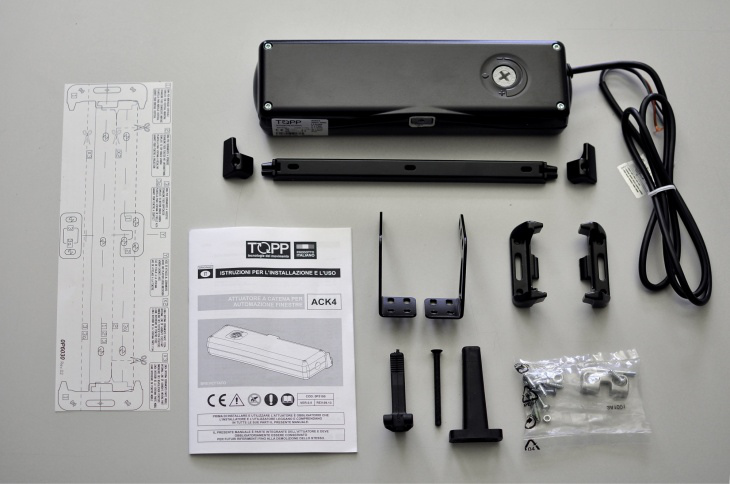

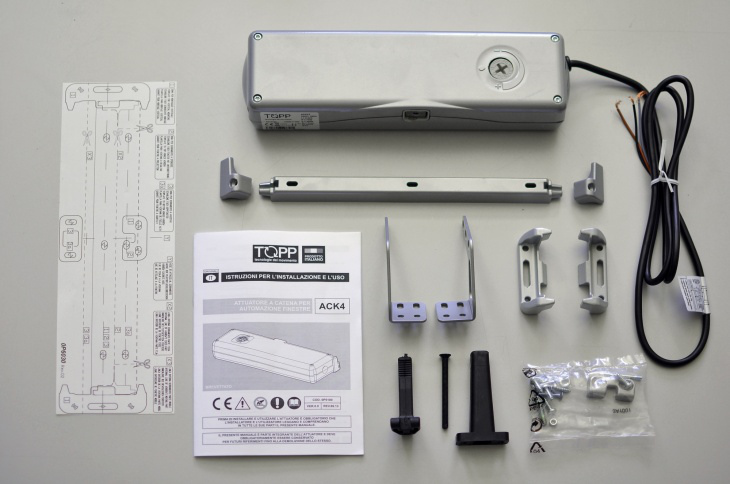

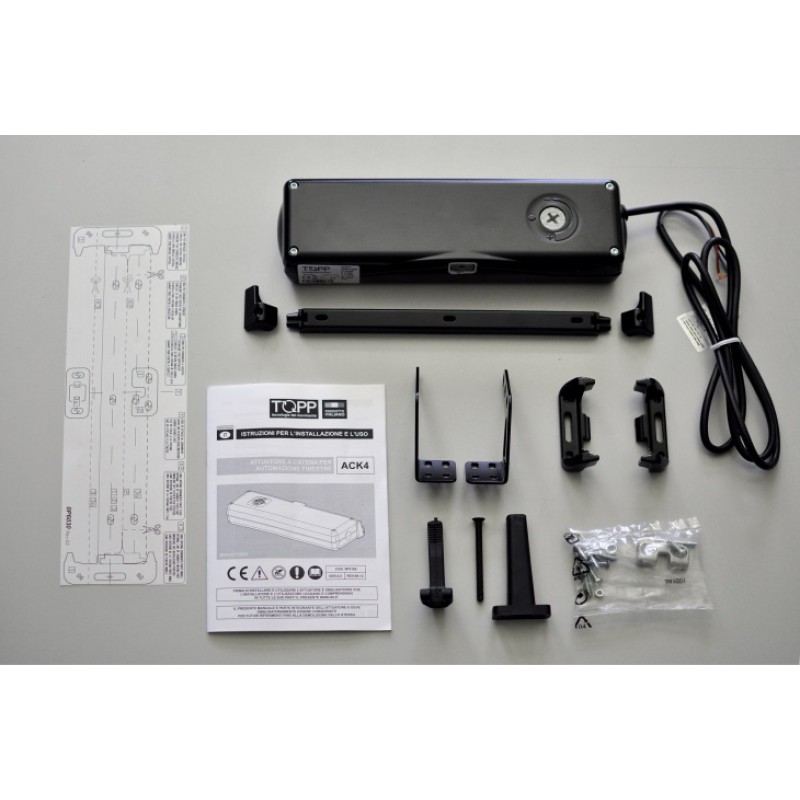

Im Lieferumfang enthalten: Kettenantrieb, fester vorderer Befestigungswinkel, Vasistas-Halterung, Verbindung zum Fensterrahmen mit Stift und Kleinteilepaket.
Betätiger und Halterungen sind schwarz, grau oder weiß (je nach gewählter Farbe).
Warum den Aktuator Topp ACK4 wählen?
- Möglichkeit, den Hub in 7 Positionen von 100 bis 400 mm einzustellen (internationales Patent).
- Doppelgliederkette aus Edelstahl.
- Akustisches Gerät zur Signalisierung einer fehlerhaften Montage (Summer).
- Hohe Schutzart IP55.
ACK4 230 V Standard 1 Druckpunkt
| Code |
Beschreibung |
| 3A1 # 000000004 |
ACK4 230-V-Kettenantrieb
Schwarz RAL 9005 |
| 3A1 # 000000006 |
ACK4 230-V-Kettenantrieb
Grau RAL 9006 |
| 3A1 # 000000005 |
ACK4 230-V-Kettenantrieb
Weiß RAL 9010 |
Wählen Sie Funktionalität zusammen mit italienischem Design
Seit mehr als 20 Jahren bietet Topp eine breite Palette an einfachen und funktionalen Systemen für die Automatisierung von Türen und Fenstern.
Die unzähligen internationalen Patente, unverzichtbare Werkzeuge zum Schutz der Topp-Lösungen, beleben das Produkt, das auf der ganzen Welt als „
Made in Italy “ bekannt ist.
Topp Fenstermotoren: Erfahrung und Know-how
Jedes Gerät wird einzeln getestet, um Topps Verpflichtung zur Qualität zu erfüllen.
